“절삭유” 대신 “물”로 가공한다

eco

수용성 제트 분사기

기술소개

수용성, 비수용성 절삭유 ⇒ 수용성 스팀 제트 대체 솔루션 제공 수용성 세미 드라이 가공 ⇒ 에코 혁신 기술

  • 수용성 제트 분사기
  • ⇒ 친환경 원료(물95%+친환경 촉매제) 미스트 생성
  • ⇒ 가공장비 내부 노즐을 통해 제트 분사 시행
  • ⇒ 저비용, 고능률 가공 시행
  • ⇒ 친환경 혁신 기술

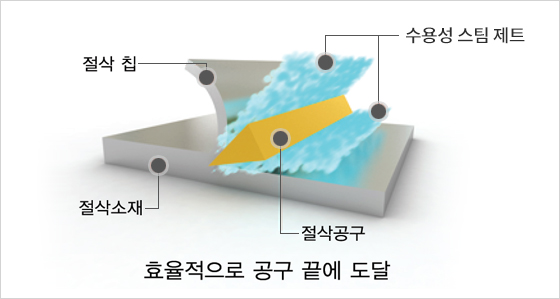

적용 원리

jet_injection
  • 적용 설비 1 : 1 매칭
  • 공급기 설치시 적용설비 4대 매칭가능
  • 공구, 공작물 주변 제트분사 노즐 설치(2~4개)
  • 친환경 수용성 스팀 제트 분사(5Bar 이상)
  • 원액 20~30배 물에 희석 사용
  • 수용성 스팀 제트 분사 후 증발, 소멸(1회 분사구조)
  • 폐기물 발생 無

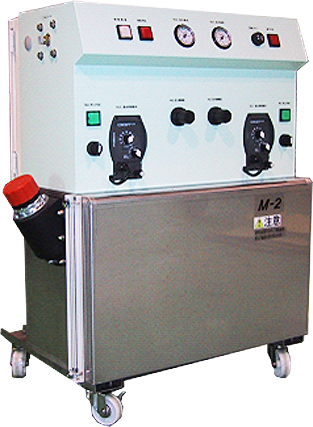

Soluble Water Jet Injection Generator (M&S Series)

Soluble Water Jet Injection Generator (M&S Series)
사양(Spec)
기계치수 W715XD480XH866
펌프형식 전자정량 펌프 1 또는 2대
최대토출량 40cc/min
최대토출압 1.0MPa
소요에어압력 통상 0.3 ~ 0.7MPa
에어소비량 최대 250ℓ /min
쿨란트분무량 0 ~ 40cc/min
전원 단상 200V 50/60Hz
탱크용량 68ℓ
중량(건조중량) 58Kg
전용액 쿨 미스트 시리즈

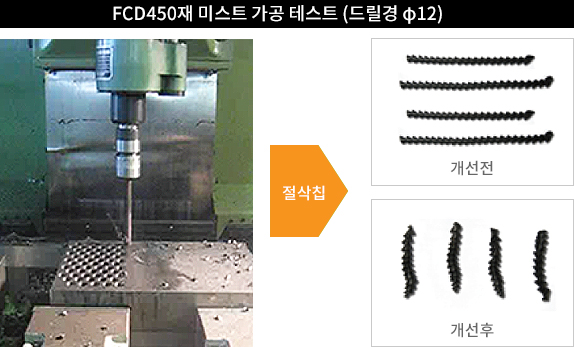

Soluble Water Jet Injection Characteristic & Effect

Soluble Water Jet Injection Characteristic & Effect
구분 개선전 개선후 증량감
절삭속도 45m/min 120m/min 266% up
절입량 0.23mm 0.3mm 130% up
생산능력 100% 348% 348% up
공구수명 100% 200% 200% up

적용분야(절삭 가공 장비)

  • 절삭가공 장비 : 머시닝센터, 복합선반, 터닝센터, 밀링장비, 치절 및 호빙장비 절단기 등
