BROACH C/T

ROUND

ROUND

브로치 커터는 가공물의 내면 또는 외면(표면)을 황삭날과 정삭날로 치수순으로 여러 절삭날이 연속적으로 가공하는 절삭공구입니다.
브로치 가공의 특징은 아래와 같습니다.

특징
  • 최단시간으로 고정밀 가공이 가능합니다.
  • 축 방향의 동일한 복잡 형상도 가공이 간단합니다.
  • 1날의 절입량 및 전체 절삭량 등의 각종 조건이 설계·제작시 결정되므로 숙련이 필요하지 않습니다.
  • 마무리면이 우수하고, 안정된 치수 정밀도를 얻을 수 있습니다.
  • 절삭시의 압력으로 가공물이 고정(유지) 됩니다.
Round Broaches
원형 브로치
Spline Broaches
스플라인 브로치
Serration Broaches
세레이션 브로치

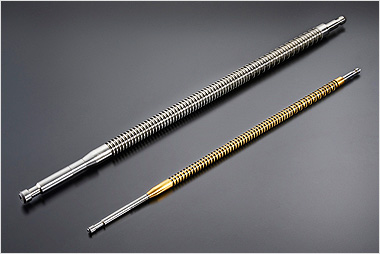

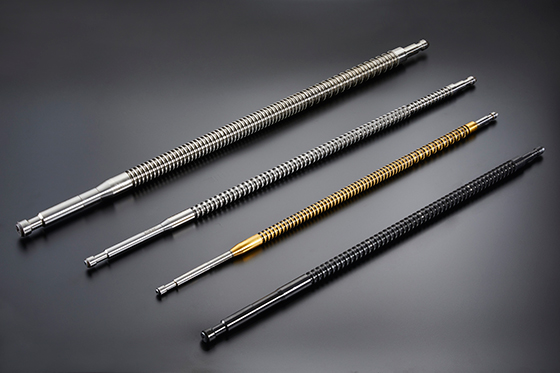

원형 브로치(Round Broaches)
리이머 가공과 같은 정밀한 전가공을 하지 않고, 고정도의 둥근 구멍을 마무리 할 수 있습니다.
완성면을 좋게하기 위해 버니싱 날도 있는 이단 마무리 타입도 있습니다.

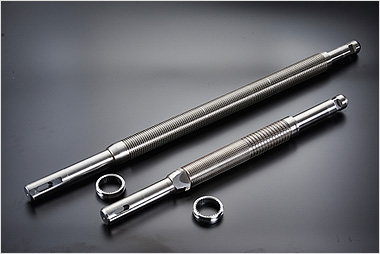

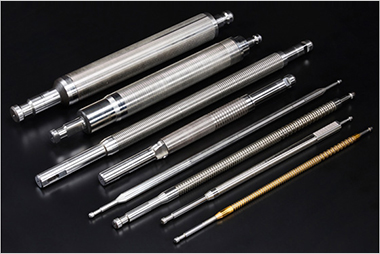

스플라인 브로치(Spline Broaches)
스플라인 형상에는 서로 평행한 사각형 단면을 갖는 각형 스플라인과 자동차 등의 동력 전달을
하는 축 및 구멍의 결합용 인벌류트 스플라인 있습니다.

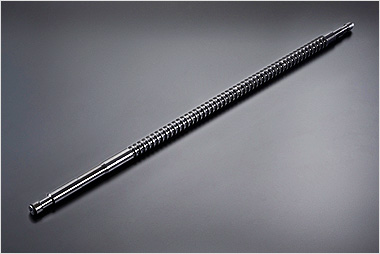

세레이션 브로치(Serration Broaches)
축과 구멍을 반영구적으로 결합시키기 위해 사용하는 표면 형상은 산형 세레이션과 인벌류트 세레이션이 일반적입니다.

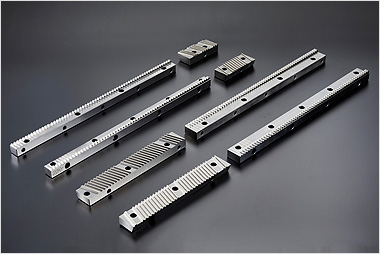

스티어링 랙 브로치 (Steering Rack Broaches)
자동차의 조향장치에 들어가는 스티어링 랙 바를 가공하는 브로치 입니다.
당사는 스티어링 랙 바의 부등피치 및 크라우닝에 최적 설계가 된 브로치를 제공합니다.

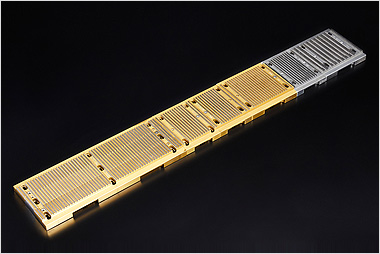

서페이스 브로치(Surface Broaches)
서페이스 브로치는 가공물의 표면을 원하는 형상으로 가공하는 브로치 입니다.
황삭과 정삭이 동시에 이루어져 밀링 등에 비해 생산성이 높은 것이 특징입니다.
특수형 브로치(Special Shape Broaches)
다른 공구로는 가공 할 수 없었던 복잡한 형상도 숙련없이 고정도 및 고능률로 가공 할 수 있는 브로치 입니다.

SURFACE

SURFACE
Steering Rack Broaches
스티어링 랙 브로치
Surface Broaches
서페이스 브로치
Key
특수형 브로치
