SPECIAL CUTTERS

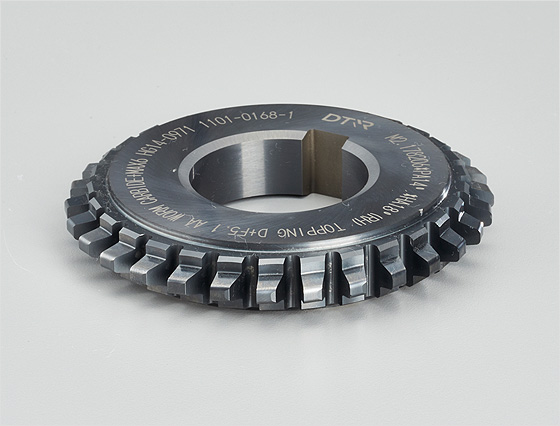

초경 MILLING C/T

MILLING C/T

커터의 재질이 초경재질로서 HRC50이상의 열처리이후의 가공하는 SKIVING용 초경재질의 밀링커터 조향장치의 WORM SHAFT가공에 주로 사용하고 있다.

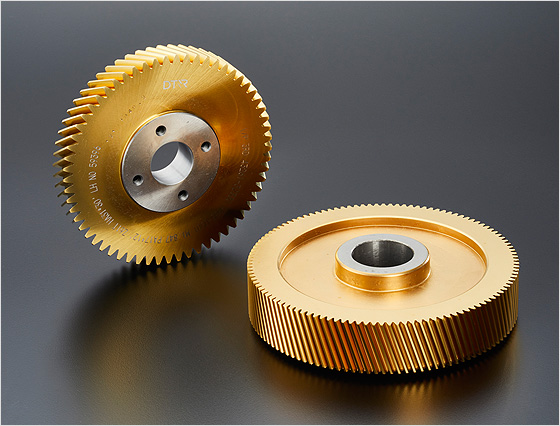

MASTER GEAR

MASTER GEAR

마스터 기어는 항공 및 자동차 산업의 기어류를 체크할 수 있는 고정도의 기어툴입니다. 보통 마스터기어는 트랜스미션 공장에서 요구되는 뛰어난 품질을 가진 기어를 체크하고 있습니다.

기어의 정도는 M1,MO,MOO급이 있으며 DIN4[JIS 0급] 규격으로 보통 제작합니다. 마스터 기어는 고객이 원하는 기어 사양을 사용하여 스페셜로 설계 제작이 가능합니다. 리이드 크라우닝 및 프로화일 크라우닝을 주는 것도 가능합니다.

마스터인디케이터의 지그의 따라 보통 1/10 테이퍼와 스트레이트 내경을 사용합니다. 마스터기어는 마모 및 부식에 대한 저항력을 높이기 위하여 코팅을 하여 내마모성을 증대하고 마모가 되었을 때 치형수정을 하여서 사용도 가능합니다. [별도 논의]

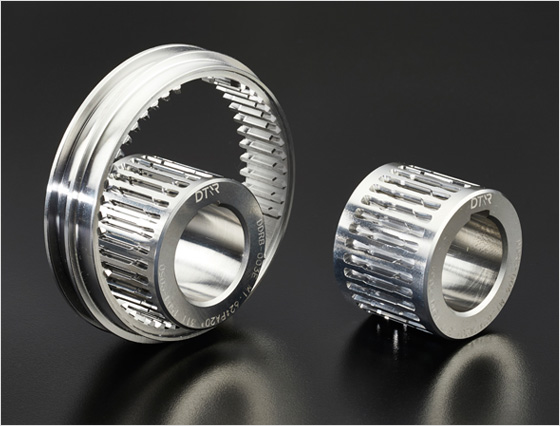

ROB C/T

ROB C/T

수동변속기의 자동차용 슬리이브 내측기어의 인볼류트 곡선을 역 테이퍼를 내는 소성가공의 방법으로 가공하는 공구입니다.

일반적으로 조립형과 일체형이 있으며 조립형은 저렴하고 제작이 용이한 반면 일체형은 공구수명을 3배나 늘리나 제작이 난이하고 비싸다.

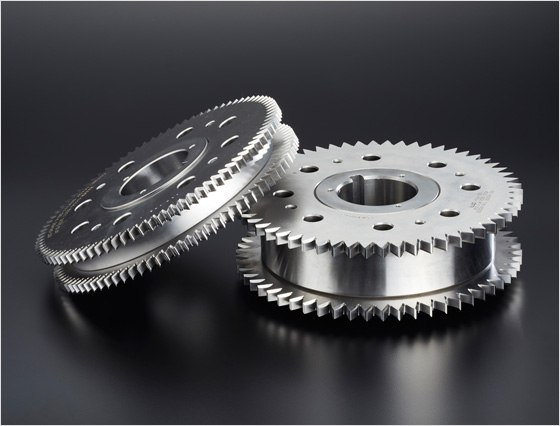

GCC C/T

GCC C/T

GCC(Gear Chamfering Cutter)
Chamfering C/T, Deburring C/T, Frazling C/T 등으로 불립니다.
기어의 치절후 발생하는 BURR 등을 제거하기 위하여 기어의 치폭 양끝단을 챔퍼를 내게 하는 커터입니다.

기어 챔퍼링의 용도 및 특징
  • 기어 양단 치면 모서리의 찍힘 등으로 인한 치 손상 방지
    - 기어 제작 과정 중의 공정 간 이동이나 기타 물체와의 찍힘(NICK) 발생 방지
  • 제기되지 않은 날카로운 모서리는 과도하게 열처리 되어 상대기어와 맞물려 회전 시 파손 등의 원인
  • SHV'G, GRD'G & HON'G 시 전 공정에서 발생된 BURR로 인한 TROUBLE방지
  • 치모서리 또는 치저부 손상으로 인한 소음 발생 감소
  • 날카로운 BURR 로 인한 작업자 부상 방지
